Vakuumguss für die Prototypenherstellung: Warum es bahnbrechend ist

Einführung

In der schnelllebigen Welt der Produktentwicklung kann die Fähigkeit, schnell und präzise Prototypen zu erstellen, den Erfolg eines Projekts erheblich beeinflussen. Jahrzehntelang waren Designer und Ingenieure durch die Einschränkungen traditioneller Fertigungsmethoden eingeschränkt – seien es die hohen Kosten und langen Vorlaufzeiten beim Spritzgießen für kleine Chargen oder die Oberflächenrauheit und strukturelle Schwächen früher Rapid-Prototyping-Techniken.

Die Suche nach einem Prozess, der die Lücke zwischen einem digitalen Modell und einem hochpräzisen, funktionalen Prototyp schließen könnte, war unermüdlich. Treten Sie ein Vakuumguss, eine Technologie, die still und leise die Landschaft der Prototypenfertigung revolutioniert hat. Durch die Nutzung des einfachen, aber leistungsstarken Prinzips des Vakuumdrucks verwandelt dieser Prozess flüssige Polyurethanharze in Teile, die der endgültigen Produktionsqualität bemerkenswert nahe kommen.

Es handelt sich nicht nur um eine schrittweise Verbesserung; Es handelt sich um einen grundlegenden Wandel, der Innovatoren in die Lage versetzt, mit beispielloser Geschwindigkeit, Kosteneffizienz und Materialvielfalt zu iterieren. In diesem Artikel geht es darum, warum das Vakuumgießen zu einem unverzichtbaren Game-Changer für Branchen von der Automobilindustrie bis zur Unterhaltungselektronik geworden ist und eine überzeugende Mischung aus Präzision, Leistung und Praktikabilität bietet.

Was ist Vakuumgießen? Den Kernprozess entmystifizieren

Vakuumgießen ist eine hochentwickelte Replikationstechnik, die hauptsächlich zur Herstellung hochwertiger Prototypen und kleiner Chargen funktionsfähiger Komponenten verwendet wird. Im Kern ist der Vakuumgussprozess elegant und unkompliziert. Es beginnt mit einem Mastermodell, das typischerweise im 3D-Druck erstellt wird CNC-Bearbeitung, die die genaue Geometrie des gewünschten Teils darstellt. Dieser Master wird zur Herstellung einer flexiblen Silikonform verwendet. Das Hauptunterscheidungsmerkmal des Vakuumgießens liegt in der Verwendung einer Vakuumkammer während der entscheidenden Gießphase.

Sobald die Silikonform vorbereitet und in der Vakuummaschine platziert ist, werden flüssige Polyurethan-Vakuumgießharze eingefüllt. Die Vakuumumgebung spielt eine entscheidende Rolle, indem sie alle eingeschlossenen Luftblasen sofort aus dem Harz entfernt, wenn es in die komplizierten Hohlräume der Form fließt. Dadurch wird sichergestellt, dass die endgültigen Vakuumguss-Kunststoffteile dicht und frei von Hohlräumen sind und über außergewöhnlich glatte Oberflächen verfügen. Anschließend wird die Form zum Aushärten in einen Wärmeschrank überführt. Anschließend wird das flexible Silikon vorsichtig aufgeschnitten, um das fertige Teil freizugeben. Dieses Verfahren, das von vielen spezialisierten Vakuumgussfabriken gefördert wird, zeichnet sich durch die Herstellung von Teilen mit komplexen Geometrien, feinen Details und einer Vielzahl von Materialeigenschaften aus, die Kunststoffe in Produktionsqualität nachahmen können.

Entscheidende Vorteile, die das Vakuumgießen zu einer revolutionären Technologie machen

Die weitverbreitete Verbreitung des Vakuumgießens ist nicht ohne Grund. Sein revolutionärer Status beruht auf mehreren eindeutigen und leistungsstarken Vorteilen, die direkt auf die Schwachstellen der modernen Produktentwicklung eingehen.

Unübertroffene Effizienz und Kosteneffizienz: Im Vergleich zum herkömmlichen Spritzgießen, für das teure Stahlformen erforderlich sind, ist das Werkzeug für den Vakuumguss – die Silikonform – bemerkenswert erschwinglich und schnell herzustellen. Dies macht es besonders kostengünstig für die Produktion von Kleinserien, die oft zwischen einer Handvoll und etwa 50 Teilen liegen. Ein Vakuumgussservice senkt die finanzielle Eintrittsbarriere für Funktionstests und Marktvalidierung erheblich.

Außergewöhnliche Prototypentreue: Die Fähigkeit des Vakuums, Harz perfekt in jedes Detail der Form zu ziehen, führt zu Vakuumgussprodukten mit hervorragender Oberflächenqualität, scharfen Merkmalen und minimalen sichtbaren Mängeln. Diese hohe Wiedergabetreue bedeutet, dass Prototypen nicht nur funktional, sondern auch optisch repräsentativ für das Endprodukt sind, was für Stakeholder-Präsentationen und Marketingzwecke von entscheidender Bedeutung ist.

Bemerkenswerte Materialvielfalt: Die Auswahl an verfügbaren Polyurethan-Vakuumgießharzen ist riesig. Ganz gleich, ob Sie ein Teil benötigen, das steif wie ABS, flexibel wie TPU, transparent wie Polycarbonat oder sogar hitzebeständig ist, es gibt die passende Harzformulierung. Diese Vielseitigkeit ermöglicht es Designern, unterschiedliche Materialleistungen zu testen, ohne sich auf Produktionswerkzeuge festlegen zu müssen.

Schnelle Bearbeitungszeiten: Die Einfachheit des Werkzeug- und Gussprozesses ermöglicht eine sehr schnelle Abwicklung. Vom Urmodell bis zu den ersten Funktionsteilen dauert der Zyklus oft Tage und nicht Wochen. Diese Geschwindigkeit beschleunigt den gesamten Entwurfsiterationszyklus und ermöglicht es Teams, schneller zu scheitern, schnell zu lernen und ihre Produkte effektiver als je zuvor zu verfeinern.

Vakuumguss im Vergleich zu anderen Prototyping-Methoden: Eine vergleichende Analyse

Um den Wert des Vakuumgusses wirklich zu schätzen, ist es wichtig, ihn mit anderen gängigen Prototyping-Methoden in Zusammenhang zu bringen. Während Techniken wie CNC-Bearbeitung und Standard-3D-Druck (FDM/SLA) ihre Vorzüge haben, übertrifft das Vakuumgießen sie in bestimmten Szenarien oft.

Die CNC-Bearbeitung, bei der Teile aus einem massiven Materialblock herausgeschnitten werden, eignet sich hervorragend zur Erzielung hoher Festigkeit und Genauigkeit. Dies kann jedoch eine Materialverschwendung sein, bei komplexen Innengeometrien kostspielig sein und die Herstellung kleiner Chargen identischer Teile möglicherweise nicht wirtschaftlich machen. Sobald eine Silikonform hingegen im Vakuumguss hergestellt wurde, ist die Replikation mehrerer Kopien schnell und kostengünstig, was sie für die Produktion von Kleinserien vorteilhaft macht.

Der Standard-3D-Druck bietet beispiellose geometrische Freiheit und eignet sich perfekt für ein einzelnes, konzeptsicheres Modell. Dennoch können Teile unter anisotroper Festigkeit leiden (Schwäche entlang der Schichtlinien) und erfordern häufig eine Nachbearbeitung, um eine glatte Oberfläche zu erzielen. Ein Vakuumgussservice liefert Teile, die isotrop sind, d. h. sie haben in allen Richtungen eine gleichmäßige Festigkeit, und kommen mit einer produktionsbereiten Oberflächenbeschaffenheit aus der Form. Darüber hinaus werden durch die Materialauswahl beim Vakuumgießen die Eigenschaften von spritzgegossenen Thermoplasten besser nachgebildet.

Selbst im Vergleich zu anderen vakuumbasierten Verfahren wie dem V-Casting für Metallteile, bei dem ein Vakuum verwendet wird, um eine Kunststofffolie über einem Muster zu formen, und trockener Sand zum Aufbau der Form verwendet wird, unterscheidet sich der Polyurethan-Vakuumguss für Kunststoffe in seiner Anwendung für die direkte Herstellung des Endprodukts und nicht für die Werkzeugherstellung für Metall.

Der Schritt-für-Schritt-Vakuumgussprozess: Vom digitalen Modell zum physischen Teil

Das Verständnis des reibungslosen Arbeitsablaufs beim Vakuumgießen verdeutlicht, warum es sich um eine so effiziente und zuverlässige Methode handelt. Der Prozess ist eine harmonische Mischung aus digitalem Design und analoger Replikation und wird in der Regel von einer erfahrenen Vakuumgussfabrik durchgeführt.

Schritt 1: Master-Mustererstellung: Die Reise beginnt mit einem Mastermuster, einer perfekten physischen Darstellung des Endteils. Dies wird am häufigsten mit hochauflösendem 3D-Druck (wie SLA oder PolyJet) hergestellt, um jedes Detail zu erfassen.

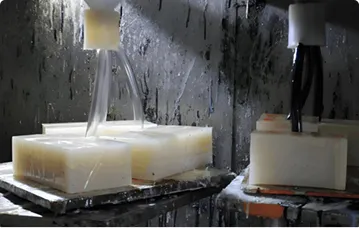

Schritt 2: Formenbau (Silikonwerkzeuge): Das Urmodell ist in einen Gussrahmen eingehängt. Anschließend wird flüssiges Silikon darüber gegossen und im Ofen zu einem festen, flexiblen Block ausgehärtet. Nach dem Aushärten wird dieser Block gezielt aufgeschnitten, um das Urmodell zu entfernen. Zurück bleibt ein perfekter Negativabdruckhohlraum – die Silikonform.

Schritt 3: Harzvorbereitung und Entgasung: Das ausgewählte Polyurethan-Vakuumgießharz wird sorgfältig abgemessen und gemischt. Um die Reinheit zu gewährleisten und Blasenbildung von vornherein zu vermeiden, wird diese Mischung vor dem Abgießen oft in eine Vakuumkammer gegeben, um sie zu entgasen.

Schritt 4: Der Casting-Zyklus: Die Silikonform wird in die Vakuumgießmaschine gelegt. Das gemischte Harz wird bei laufender Maschine in die Gießöffnung der Form gegossen. Das Vakuum evakuiert sofort die gesamte Luft aus der Kammer, sodass das Harz den gesamten Hohlraum füllen kann, ohne Luft einzuschließen.

Schritt 5: Aushärten und Entformen: Die gefüllte Form wird in einen Wärmeschrank überführt, um den Aushärteprozess zu beschleunigen. Nach einer festgelegten Zeit wird die Form herausgenommen und das flexible Silikon vorsichtig abgezogen, um das neue, feste Vakuumguss-Kunststoffteil zu entnehmen.

Schritt 6: Nachbearbeitung: Der letzte Schritt besteht darin, alle notwendigen Stützstrukturen wie Angüsse und Anschnitte zu entfernen und leichte Feinarbeiten wie Schleifen oder Lackieren durchzuführen, um die erforderlichen Spezifikationen zu erfüllen.

Materialwunder: Die Vielseitigkeit von Polyurethan beim Vakuumgießen

Das Herzstück der Materialvielfalt des Vakuumgusses liegt in der fortschrittlichen Familie der Polyurethan-Vakuumgießharze. Hierbei handelt es sich nicht um einfache, einheitliche Materialien; Dabei handelt es sich um technische Verbindungen, die ein breites Spektrum handelsüblicher Thermoplaste imitieren sollen. Dies ermöglicht es einem Vakuumgussdienst, Vakuumgussprodukte zu liefern, die für eine Vielzahl von Test- und Präsentationszwecken geeignet sind.

Wenn beispielsweise ein Endprodukt aus ABS hergestellt werden soll, kann ein steifes und schlagfestes PU-Harz verwendet werden. Für eine Komponente, die Flexibilität erfordert, wie etwa eine Dichtung oder eine Telefonhülle, steht ein gummiartiges Elastomerharz zur Verfügung. Es gibt transparente Harze, die mit der Klarheit von PMMA (Acryl) für Linsen- oder Display-Prototypen mithalten können, und glasgefüllte Harze, die eine erhöhte Steifigkeit bieten. Darüber hinaus können spezielle Harze Eigenschaften wie Hochtemperaturbeständigkeit (geeignet für Tests unter der Motorhaube von Kraftfahrzeugen), Flammschutz oder sogar Biokompatibilität für Prototypen medizinischer Geräte bieten.

Dieses Materialwunderland bedeutet, dass Designer nicht mehr durch die Einschränkungen einer einzigen Prototyping-Technologie eingeschränkt sind. Mithilfe des Vakuumgusses können sie strenge Funktionstests durchführen, darunter Belastungstests, Snap-Fit-Bewertungen und sogar begrenzte Umweltexpositionstests, und zwar mit Materialien, die sich sehr ähnlich verhalten wie der vorgesehene Produktionskunststoff.

Praxisnahe Anwendungen: Wo Vakuumgussprodukte glänzen

Die Praktikabilität des Vakuumgießens erstreckt sich auf eine atemberaubende Vielfalt von Branchen. Seine Fähigkeit, robuste, präzise und optisch ansprechende Teile herzustellen, macht es zur Lösung der Wahl für zahlreiche Anwendungen.

Automobil und Transport: In diesem Sektor sind Geschwindigkeit und Genauigkeit von größter Bedeutung. Vakuumguss wird in großem Umfang zur Herstellung funktionaler Komponenten wie Leitungen, Innenverkleidungen, Gehäuse für elektronische Steuerungen und sogar Teile unter der Motorhaube für Validierungstests eingesetzt, bevor harte Werkzeuge eingesetzt werden.

Unterhaltungselektronik und Haushaltsgeräte: In diesem Bereich sind Ästhetik und Haptik ebenso wichtig wie die Funktion. Zu den Vakuumgussprodukten gehören Prototypgehäuse für Smartphones, Fernbedienungen, tragbare Geräte und Gehäuse für Küchengeräte. Der Prozess liefert die glatten, nahtlosen Oberflächen und präzisen Knopfdetails, die Verbraucher erwarten.

Medizin und Gesundheitswesen: Die medizinische Industrie verlässt sich beim Prototyping von Gehäusen für Diagnosegeräte, ergonomischen Griffen für chirurgische Instrumente und verschiedenen anderen Gerätegehäusen auf Vakuumguss. Die Verfügbarkeit biokompatibler, sterilisierbarer Harze erweitert ihren Nutzen in diesem stark regulierten Bereich weiter.

Luft- und Raumfahrt- und Industriedesign: In der Luft- und Raumfahrtindustrie, wo jedes Gramm und jeder Millimeter zählt, ermöglicht das Vakuumgießen die schnelle Herstellung leichter, komplexer Komponenten wie Drohnengehäuse, Leitungen und kundenspezifischer Vorrichtungen und Vorrichtungen. Industriedesigner erstellen damit erstaunlich genaue Modelle für Kundenpräsentationen und Designbewertungen.

Wählen Sie den richtigen Vakuumguss-Servicepartner für Ihr Projekt

Mit einem klaren Verständnis des Prozesses und seiner Vorteile wird die Auswahl der richtigen Vakuumgussfabrik oder des richtigen Dienstleisters zum entscheidenden letzten Schritt. Nicht alle Vakuumguss-Dienstleistungen sind gleich und die Wahl des Partners kann tiefgreifende Auswirkungen auf den Erfolg Ihres Projekts haben.

Berücksichtigen Sie bei der Bewertung eines potenziellen Anbieters dessen Fachwissen und technischen Support. Ein guter Partner bietet beratende Unterstützung zum Design for Manufacturability (DFM) und hilft Ihnen dabei, Ihr Teiledesign für den Vakuumgussprozess zu optimieren, um potenzielle Probleme wie Lufteinschlüsse oder ungleichmäßige Wandstärken zu vermeiden. Untersuchen Sie ihr Portfolio, um ihre Erfahrung in Ihrer spezifischen Branche und mit Teilen ähnlicher Komplexität einzuschätzen.

Auch die eingesetzte Technik und Ausrüstung ist von entscheidender Bedeutung. Erkundigen Sie sich nach der Art der Vakuumgießmaschinen, die sie betreiben. Moderne Maschinen, ähnlich den fortschrittlichen Vakuumsystemen, die in anderen Branchen für Stabilität und Präzision verwendet werden, sorgen für konsistente und qualitativ hochwertige Ergebnisse. Bewerten Sie außerdem ihre Qualitätskontrollverfahren. Ein zuverlässiger Vakuumguss-Service führt in jeder Phase, von der Prüfung des Meistermodells bis zur endgültigen Teilmessung, strenge Kontrollen durch, um sicherzustellen, dass die Vakuumgussprodukte, die Sie erhalten, genau Ihren Spezifikationen entsprechen.

Fazit: Die Zukunft des agilen Prototypings annehmen

Das Vakuumgießen hat die Grenzen dessen, was in der Prototypenentwicklung möglich ist, eindeutig neu definiert. Es ist keine Nischentechnik mehr, sondern ein Eckpfeiler einer modernen, agilen Fertigungsstrategie. Durch die Lieferung von Teilen in Spritzgussqualität zu einem Bruchteil der Kosten und des Zeitaufwands versetzt es Unternehmen in die Lage, mutiger zu innovieren, die Markteinführungszeit zu verkürzen und fundiertere Entscheidungen zu treffen, bevor erhebliche Kapitalinvestitionen getätigt werden. Da sich die Materialien ständig weiterentwickeln und die Technologie immer zugänglicher wird, wird die Rolle des Vakuumgießens immer wichtiger. Für jedes Unternehmen, das es mit der Produktentwicklung ernst meint, ist die Nutzung dieser bahnbrechenden Technologie nicht nur eine Option – es ist eine strategische Notwendigkeit, um in einer sich immer schneller verändernden Welt wettbewerbsfähig zu bleiben.
